ข้อดีของแผ่นพื้นเหล็กประกอบ |
| ข้อดีของงานระบบพื้นแผ่นเหล็กประกอบ ผิวเคลือบแผ่น Steel Deck ผิวเคลือบแผ่นมีสมรรถนะป้องกันสนิมได้ดี |

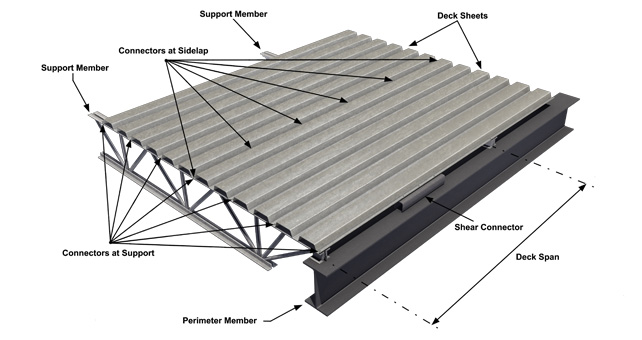

ส่วนประกอบของโครงสร้าง
- พื้นอาคารที่ติดตั้งด้วยระบบพื้นแผ่นเหล็กประกอบ จะมีน้ำหนักน้อยกว่าพื้นคอนกรีตทั่วไป แต่จะมีความแข็งแรงมากกว่า
- สามารถป้องกันการเคลื่อนตัวของชั้นคอนกรีตเหนือแผ่นเหล็ก (Steel Deck) ทั้งตามยาวและตามขวาง
|
ลดต้นทุนในการก่อสร้าง
- น้ำหนักของโครงสร้างน้อยลง ทำให้สามารถลดต้นทุนในส่วนอื่นๆ ด้วย เช่น คาน เสา ฐานราก เป็นต้น
- ใช้เป็นแม่แบบและเป็นเหล็กเสริมของพื้นคอนกรีตไปในตัว จึงช่วยประหยัดทั้งเวลาและต้นทุนในการก่อสร้าง
- ลดปริมาณคอนกรีต
- ลดค่าแรงคนงาน ใช้คนงานแค่ 3-4 คน
- ในการสั่งซื้อสามารถตัดตามความยาวที่ต้องการได้ จึงลดการสิ้นเปลืองจากการเหลือเศษ
|
ความคล่องตัวในการทำงาน
- จัดส่งเป็นมัดๆ สะดวกในการขนส่ง
- ใช้คนงานแค่ 2 คนในการยกแผ่นติดตั้ง
- เมื่อติดตั้งชั้นล่างเสร็จแล้ว สามารถติดตั้งชั้นต่อไปได้เลย โดยไม่ต้องรอ
- สามารถติดตั้งฝ้าได้ง่าย
|
ข้อมูลทางด้าน พฤติกรรมของ Steel Deck |
|
| ระบบพื้นแผ่นเหล็กประกอบ (Composite steel deck floor system) ที่ประกอบด้วยแผ่นเหล็กขึ้นรูปเย็น (Cold-Formed Steel Deck) กับคอนกรีตได้รับความนิยมอย่างแพร่หลายในระบบโครงสร้างอาคารในปัจจุบัน โดยระบบของพื้นแผ่นเหล็กประกอบ (Composite steel deck floor system) จะมีข้อดีอยู่ 3 ด้าน เมื่อเทียบกับพื้นคอนกรีตเสริมเหล็ก (Reinforced Concrete Slab) อย่างแรกคือ แผ่นเหล็กจะเป็นแม่แบบของพื้นในการเทคอนกรีตและช่วยรับน้ำหนักของคอนกรีตที่ยังไม่แข็งตัว อย่างที่สอง แผ่นเหล็กสามารถรับแรงดึงที่เกิดขึ้นและเป็นการลดแรงดึงในคอนกรีตที่เป็นสาเหตุให้คอนกรีตเกิดการแตกร้าวได้ง่าย รูปร่างหน้าตัดของแผ่นเหล็กจะมีลักษณะเป็นลอนซึ่งสามารถลดปริมาณคอนกรีตได้มาก ทำให้น้ำหนักของโครงสร้างลดลง สุดท้ายลดค่าใช้จ่ายในการก่อสร้างไม่ว่าจะเป็น ในส่วนของโครงสร้าง ลดปริมาณเหล็กเสริม ลดขนาดคาน เสา ฐานราก ในส่วนของการก่อสร้างไม้แบบ ค้ำยัน คนงาน ค่าเช่าเครน การต้านแรงเฉือนที่เกิดขึ้นระหว่างคอนกรีตกับแผ่นเหล็กของระบบพื้นแผ่นเหล็กประกอบ สามารถทำได้โดยการทำให้แผ่นเหล็ก มีปุ่มนูนขึ้นมาซึ่งปุ่มนูนนี้ทำหน้าที่ให้แผ่นเหล็กกับคอนกรีตยึดติดกันและสามารถต้านแรงเฉือนที่เกิดขึ้นตามแนวนอนระหว่างกันได้ เมื่อคอนกรีตแข็งตัวแล้วแผ่นเหล็ก จะไม่เป็นแม่แบบอย่างเดียว แต่จะท้าหน้าที่รับแรงดึงเหมือนกับเหล็กเสริมคอนกรีตทั่วๆไป ประสิทธิภาพของพื้นแผ่นเหล็กประกอบจะขึ้นอยู่กับการประสานกันระหว่าง แผ่นเหล็กกับคอนกรีต และแผ่นเหล็กต้องมีตัวยึดต้านแรงเฉือน (ShearConnector) เพื่อรับแรงเฉือนตามแนวนอนที่เกิดขึ้น แรงยึดเหนี่ยว (Shear Bond) มีบทบาทและสำคัญมากในการต้านการแยกตัวออกจากกันระหว่าง แผ่นเหล็กกับคอนกรีต การออกแบบพื้นแผ่นเหล็กประกอบ แรงยึดเหนี่ยวจะเป็นตัวควบคุมในการออกแบบพื้นแผ่นเหล็กประกอบ ในปัจจุบันวิศวกรคำนวณพฤติกรรมของพื้นแผ่นเหล็กประกอบ โดยใช้วิธีเชิงตัวเลข เพื่อทดแทนการทดสอบด้วยขนาดจริง (Full Scale) การคำนวณพฤติกรรมของพื้นแผ่นเหล็กประกอบโดยวิธีเชิงตัวเลข จะต้องทราบปัจจัยหลายๆ อย่าง เช่น คุณสมบัติของแผ่นเหล็ก คอนกรีต และเหล็กเสริมเป็นต้น ซึ่งสามารถหาได้ด้วยการทดสอบไม่ว่าจะเป็นการทดสอบแบบเล็กหรือการทดสอบด้วยขนาดจริง ในระหว่างการก่อสร้างแผ่นเหล็กจะมีความแข็งแรงเพียงพอที่สามารถรับน้ำหนักของคอนกรีตที่ยังไม่แข็งตัวและน้ำหนักของเครื่องมือที่เก็บของและคนงานบนพื้นคอนกรีตได้ ซึ่งจะมีความปลอดภัยในการก่อสร้าง |
| ปัจจุบันระบบพื้นแผ่นเหล็กประกอบได้รับความนิยมอย่างแพร่หลาย ในอาคารโครงสร้างเหล็ก โดยคุณสมบัติของแผ่นเหล็ก จะเป็นทั้งไม้แบบและเหล็กเสริมกำลังของพื้น ความสามารถในการรับน้ำหนักของพื้นแผ่นเหล็กประกอบ ขึ้นอยู่กับความสามารถในการต้านแรงเฉือนระหว่างแผ่นเหล็กกับคอนกรีต เมื่อเกิดการเคลื่อนตัวระหว่างแผ่นเหล็กกับคอนกรีต ทำให้แผ่นพื้นเหล็กประกอบสูญเสียกำลัง การศึกษานี้เป็นวิธีการทดสอบเพื่อเพิ่มความสามารถในการต้านเเรงเฉือนของพื้นแผ่นเหล็กประกอบ โดยใช้ตัวต้านแรงเฉือนหรือPerfobond Rip ยึดติดกับพื้นแผ่นเหล็กประกอบ ผลการศึกษาพบว่า ค่าสัมประสิทธ์การประสานกันระหว่างแผ่นเหล็กกับคอนกรีตของพื้นแผ่นเหล็กประกอบปกติมีค่าอยู่ระหว่าง 0.20-0.27 เมื่อมีการเพิ่มตัวต้านแรงเฉือนพบว่าค่าสัมประสิทธ์การประสานมีค่าอยู่ระหว่าง 0.40-0.55 และพื้นแผ่นเหล็กประกอบสามารถรับน้ำหนักบรรทุกเพิ่มขึ้นถึง 60% การเคลื่อนตัวระหว่างแผ่นเหล็กกับคอนกรีตมีจุดประลัยมีค่าลดลง 50-60% เมื่อเปรียบเทียบกับพื้นแผ่นเหล็กประกอบปกติ และทำให้คุณสมบัติของพื้นแผ่นเหล็กประกอบดีขึ้น |
 |
